¶ Découpes et gravures recto-verso à la découpeuse laser
A lire avant toute utilisation : Mode d'emploi de la découpeuse laser
L'utilisation recto-verso de la découpeuse laser peut répondre à 2 besoins :
- la découpe de matériaux plus épais, en découpant le matériau avec le laser de chaque côté
- la gravure sur les deux faces d'un matériau
Vidéo décrivant la méthode (en anglais)
¶ Méthode si on peut découper le matériau sans recto-verso
On peut vouloir graver de chaque côté, ou vouloir découper recto-verso plutôt qu'en 2 passes pour avoir un état identide des deux faces.
¶ Préparation de la pièce à découper
-

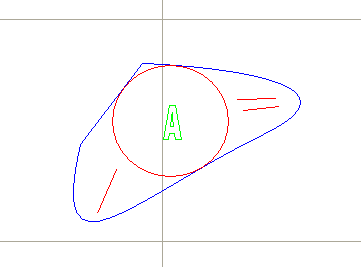

Charger la forme à découper/graver dans RDWorks
-

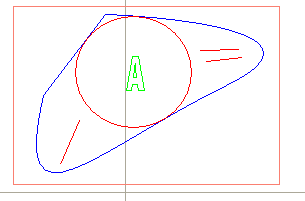

Encadrer la forme d'un rectangle (ici couleur saumon)
-
Découper ce rectangle dans le matériau souhaité pour votre objet. On appelera cette partie la "souche".
¶ Préparation du cadre de positionnement
- Positionner une plaque servant au positionnement avec des aiments (au moins 3 aiments sur les bords, au mieux 4 ou plus, ou les aiments sur la plaque s'il y a la place et que le matériau est fin).
Cette plaque n'est pas forcément dans la même matière que l'objet à découper.
-

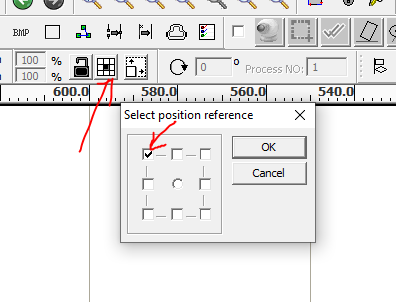

Dans RDWorks, choisir la position de référence "en haut à gauche". Cela ser juste à choir le point servant aux coordonnées X-Y d'un objet dans RDWorks et ne change rien à la position "carré vert" de la tête laser.
-

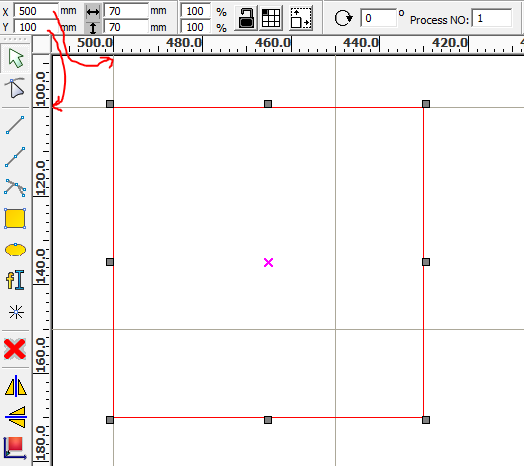

Dessiner un rectangle plus grand que la souche déjà découpée. Positionner à des coordonnées X-Y pratiques. On voit que c'est le coin en haut à gauche qui est positionné aux coordonnées X=500 Y=100 ici entrées.

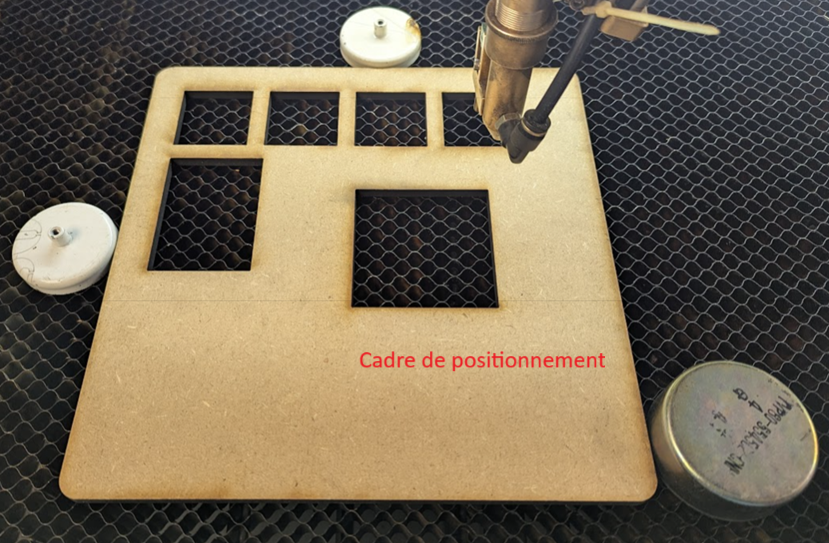

Cet espace sera appelé "cadre de positionnement"
Le matériaux peut être différent de celui de l'objet souhaité. -

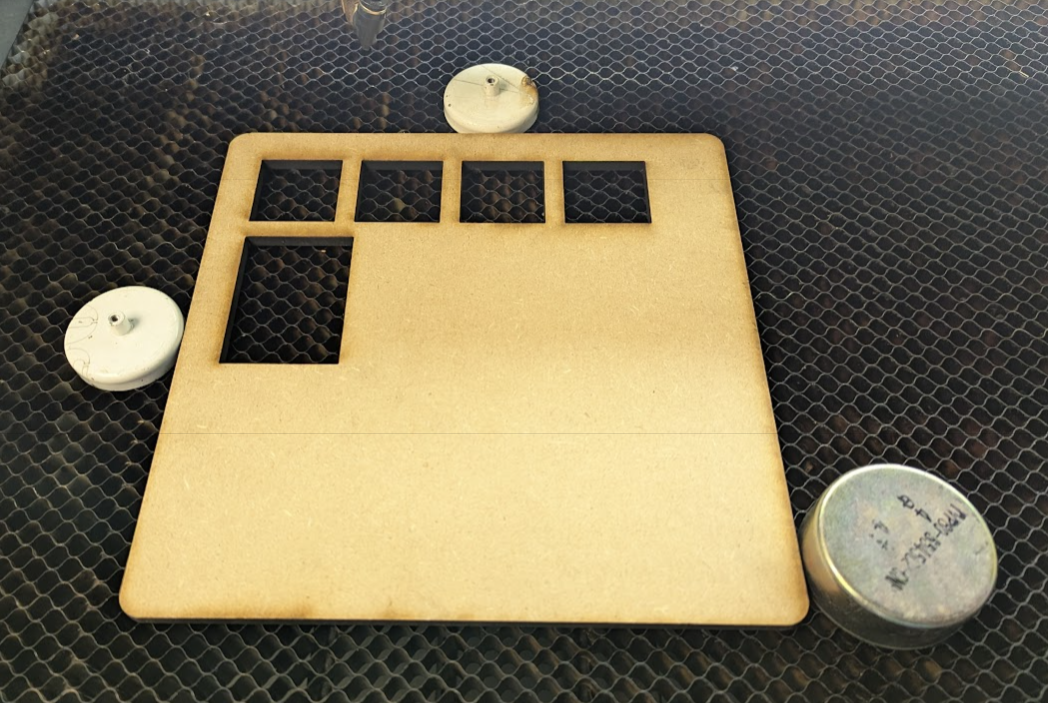

Découper la plaque
A partir de ce moment là, la tête laser et le cadre de positionnement doivent toujours être positionnés au même endroit : ne pas les bouger !
La tête laser doit toujours revenir dans le coin au fond à droite du cadre de positionnement après une découpe ou après l'ouverture du capot.
Noter les coordonnées X-Y du controlleur si besoin.
-

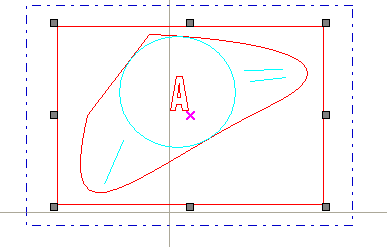

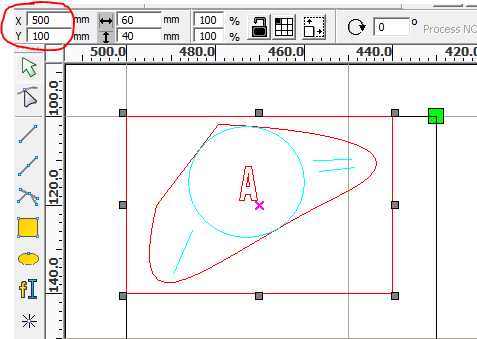

Sélectionner l'ensemble des traits de votre objet avec le cadre matérialisant la souche déjà découpé
-
Positionner l'ensemble aux mêmes coordonnées X-Y que le cadre de positionnement
-

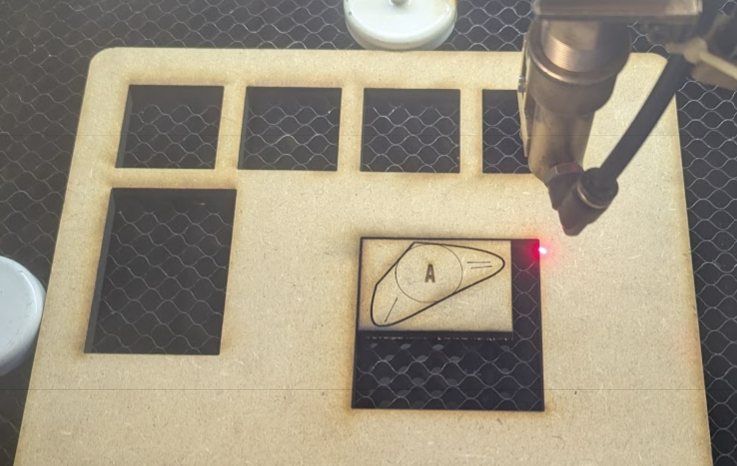

Sur la laser, positionner la souche dans le coin en haut à gauche du cadre de positoionnement
-
Vérifier que le carré vert est toujours en haut à droite du cadre de positionnement et que la tête laser n'a pas bougé depuis la découpe du cadre.
-
Le cadre de positionnement doit toujours apparaitre dans RDWorks pour positionner le carré vert en son coin en haut à droite, mais ne doit pas être gravé (lui appliquer couleur différente, noir dans l'exemple, avec comme paramètre de gravure
Output = No).
De même pour le contour de la souche qui sert maintenant juste de rapère, ici couleur saumon.
- Lancer la découpe/gravure du recto.
-
Sélectionner tout, y compris le cadre de positionnement (Ctrl + A)

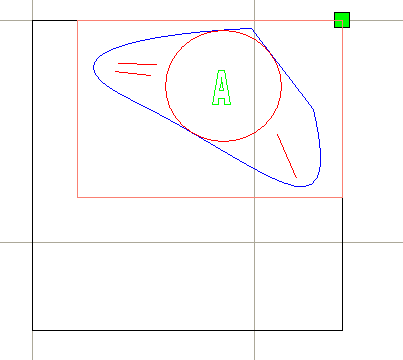

Cliquer sur le bouton "horz miroir" pour faire une symétrie par rapport à l'axe vertical
-

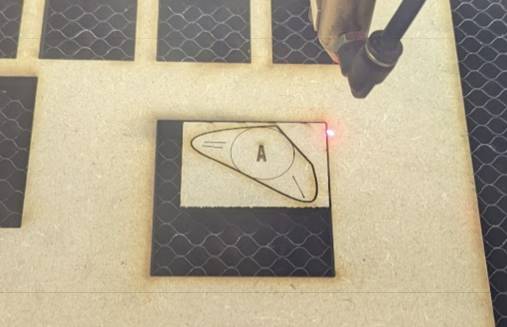

Retourner la pièce dans la laser, et la caler dans le coin en haut à droite du cadre de positionnement
- Lancer la découpe/gravure du verso.

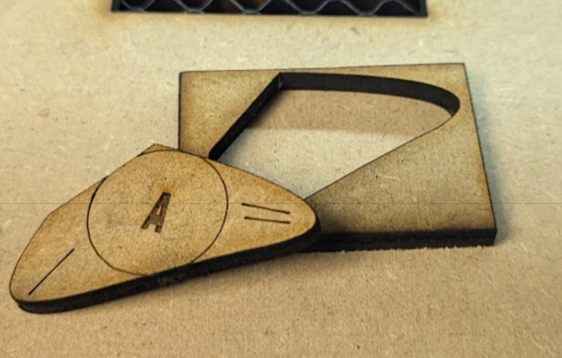

La pièce est découpée et gravée recto verso !
On peut ainsi remplacer une découpe en 2 passes par une découpe 1 passe coté recto et 1 coté verso.
¶ Méthode pour un matériau épais
Si le but du recto-verso est de découper un matériau épais impossible à découper d'un seul sens, alors la souche devra être découpée avec d'autres outils. Il est nécessaire d'avoir une plaque bien rectangulaire. Vérifier les angles avec une équerre.
Mesurer les cotés de la souche.
Tracer un rectangle des mêmes dimensions dans RDWorks, c'est le rectangle de couleur saumon du tuto précédent.
Découper un cadre de positionnement comme dans le tuto précédent, d'une taille supérieure à la souche et dans un matériau découpable à la laser.
Comme précédemment, la tête laser et le cadre de positionnement ne doivent plus bouger une fois le cadre de positionnement découpé.
Fichier RDWorks recto

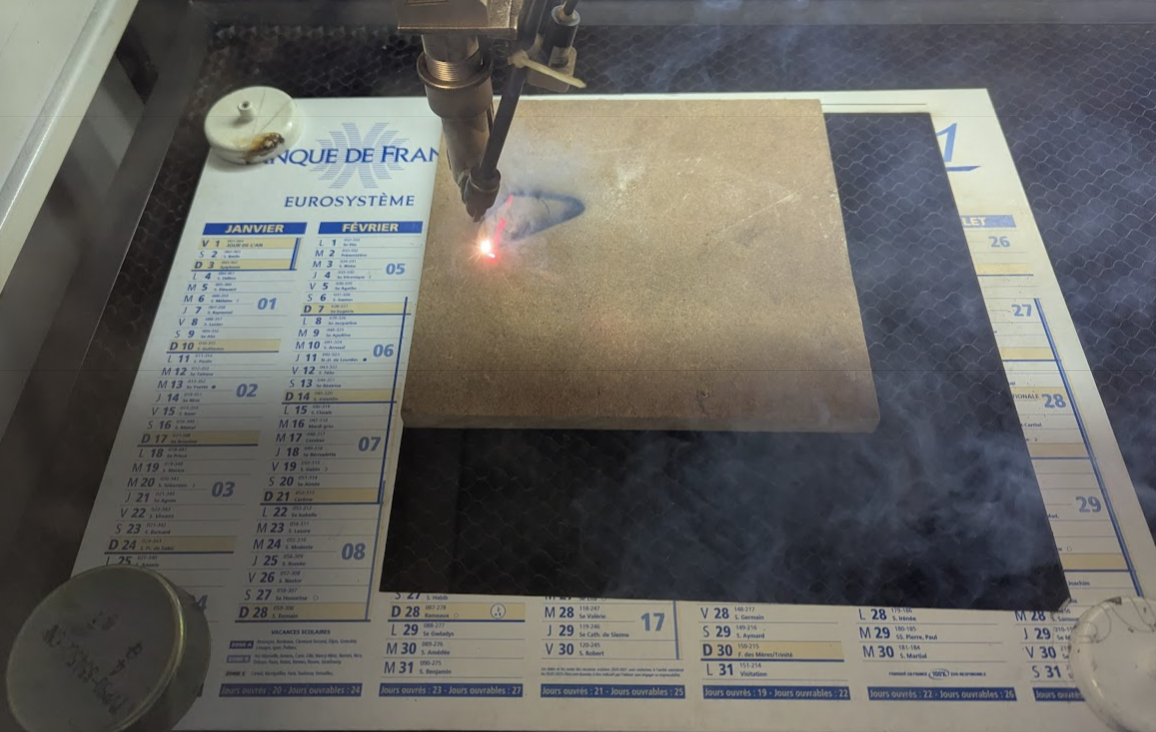

Découpe recto
Fichier RDWorks verso
Découpe verso

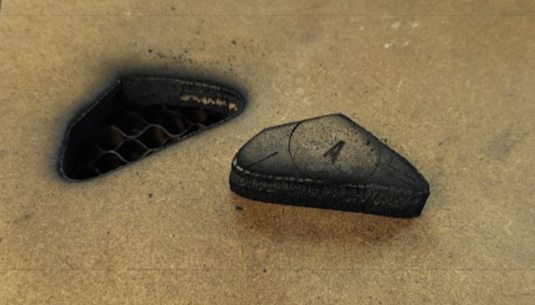

Résultat MDF 12mm découpé
Le résultat n'est pas très propre et a nécessité un total de 9 passes de chaque côté, mais la découpe a réussi !
